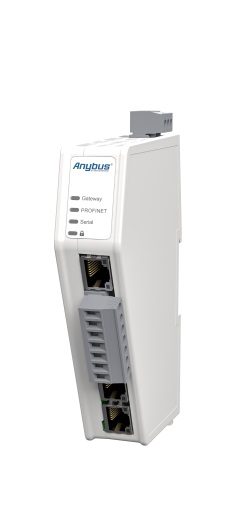

Anybus Communicator ABC3013-A PROFINET slave - Serial Master

Anybus Communicator Serial Master – PROFINET IO-Device. Slouží k přípojení sériových zářízení přes RS-232/485 sběrnici do sítě Profinet.

Integrujte vaše sériová zářízení přes RS-232/485 sběrnici do sítě Profinet bez jakýchkoli změn na technologii. Stačí se připojit, nakonfigurovat a máte hotovo.

Hlavní vlastnosti:

• Konfigurace drag and drop pomocí webového prohlížeče - vyzkoušejte online zde na tomto odkaze
• Rozhraní: 1x RS-232/485, 2x LAN 10/100 Mbit full duplex
• Přenos dat: až 1 024 bytes oběma směry
• Napájení zařízení: 12 - 30 VDC

Technické specifikace

• LED diody - stav brány, seriový a Profinet port
• Ochrana proti zpětnému napětí a zkratu
• Tlačítko reset a bezpečnostní spínač
• Rozsah pracovních teplot: -25 to +70°C
• Rozměry: 98 x 27 x 144 mm
• Záruka na zařízení - 5 let

Profinet

• Adaptér (SLAVE)
• Velikost vstupních /výstupních dat - 1 024bytes
• Maximální počet připojení - 3

Ethernetové porty

• 2x Ethernet
• Izolace - Galvanická izolace
• Přenosová rychlost - 10/100 Mbit full-duplex
• Konektor - RJ-45

Seriový port RS232/RS485

• 1x RS232 /RS485
• Přenosová rychlost - 1200 bps až 128 kbps
• Konverze obou standardních sériových protokolů Modbus RTU a proprietární sériový
• Počet stanic - max 31
• Konektor - 7-pólový Phoenix konektor
• Rychlost obnovy až 3 ms (volitelně lze nastavit)

Konfigurace převodníku v Siemens TIA portále:

Konfigurace převodníku na straně Modbus RTU (serial):

Uživatelské rozhraní převodníku:

Jak vybrat správný převodník:
