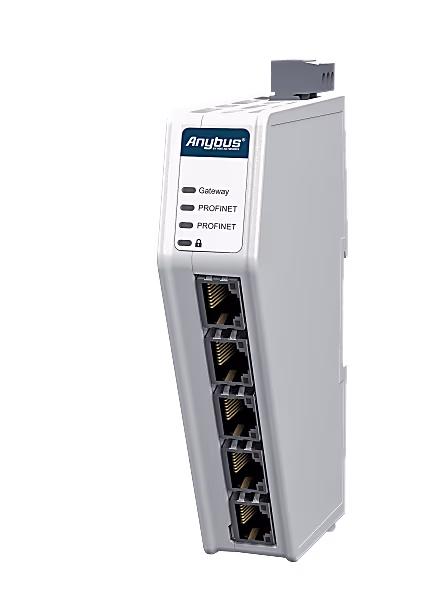

Anybus Communicator ABC4022-A PROFINET IO Device – PROFINET IO Device

Anybus Communicator Profinet slave - Profinet slave.

Slouží k propojení Profinet zarízení jako coupler bez jakýchkoli zmen na technologii. Stací se pripojit, nakonfigurovat a máte hotovo.

Rychlost prenosu:

• Rychlost prenosu dat mezi dvemi PLC závisí na "cycle time" na prvním a druhém zarízení. Interní prenos dat na komunikátoru je zanedbatelný, protože je v souladu s typickými variacemi sítových "cycle times" (jitter).
• Hardwarove akcelerováná "endian" konverze (byte swap) - Komunikátory si vymenují reprezentativní data (endianness) hardwarove akcelerovanou endian konverzí což má z následek korektne zobrazované data na každém PLC. Mužete konvertovat ruzné cásti datové struktury ruznými zpusoby abyste zpracovali ruzné typy dat. Nemá to vliv na výkon, PLC nemusí provádet výpocty a umožnuje to tak poskytnout více výkonu pro programování PLC.

Hlavní vlastnosti:

• Konfigurace drag and drop pomocí webového prohlížece - vyzkoušejte online zde na tomto odkaze
• Rozhraní: 5x ethernet port (1 konfiguracní)
• Napájení zarízení: 12 - 30 VDC

Technické specifikace

• LED diody - stav brány a obou prumyslových sítí
• Ochrana proti zpetnému napetí a zkratu
• Tlacítko reset a bezpecnostní spínac
• Rozsah pracovních teplot: -25 až +70°C
• Rozmery: 98 x 27 x 144 mm
• Záruka na zarízení - 5 let

Profinet

• 2x Ethernet
• Prenos až 1024 bytu dovnitr a ven z Profinet (celkem 2048 bytu)
• 1 ms minimum cycle time
• Conformance class B, Real-Time (RT)
• High robustness against network load, Netload Class III
• Daisy chaining with integrated switch

Prehledová stránka o prevodnících Anybus na odkaze zde

Konfigurace prevodníku v Siemens TIA portále:
