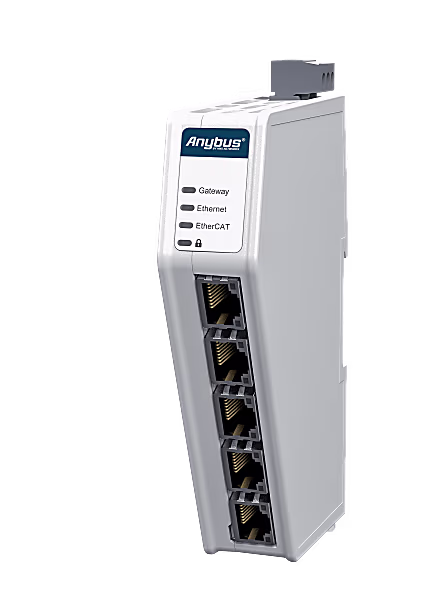

Anybus CommunicatorABC3190-A EtherCAT MainDevice - Common Ethernet

Anybus Communicator Ethercat Master - Common Ethernet

Slouží k propojení Ethercat a PROFINET/Ethernet/IP/Modbus TCP zařízení bez jakýchkoli změn na technologii. Stačí se připojit, nakonfigurovat a máte hotovo.

Rychlost přenosu:

• Komunikátor přenáší data mezi sítěmi téměř okamžitě. Zpoždění je tak malé, že odpovídá jen běžnému kolísání přenosu v síti. Celkovou dobu přenosu získáte sečtením cyklů obou sítí.

Hlavní vlastnosti:

• Konfigurace drag and drop pomocí webového prohlížeče - vyzkoušejte online zde na tomto odkaze
• Rozhraní: 5x ethernet port (1 konfigurační)
• Napájení zařízení: 12 - 30 VDC
• 5-letá záruka

Technické specifikace

• LED diody - stav brány a obou průmyslových síťí
• Ochrana proti zpětnému napětí a zkratu
• Tlačítko reset a bezpečnostní spínač
• Rozsah pracovních teplot: -25 až +70°C
• Rozměry: 98 x 27 x 144 mm

Ethercat

• 2x ethernet
• Přenos až 1500 bytů dovnitř a ven z Ethercat (celkem 3000 bytů)
• Připojení až 24 slave Ethercat zařízení
• EtherCAT Bandwidth: 10/100 Mbit down to 1ms cycle time

Common ethernet

• 2x Ethernet
• Volba průmyslového protokolu pomocí nahrání FW ve webovém rozraní konfigurace převodníku
• Transfer 1 448 bytes with EtherNet/IP, 1 500 bytes with Modbus TCP and 1 024 bytes with PROFINET to and from the gateway
• Dual RJ45 Ethernet ports with 10/100 Mbit full duplex
• Daisy chaining with integrated switch

Konfigurátor výběru převodníku

• Na odkaze ZDE
• Nevíte který převodník zvolit? Kontaktujte nás a poradíme s výběrem.

Přehledová stránka o převodnících Anybus na odkaze zde

Konfigurace převodníku v Siemens TIA portále:

Konfigurace Ethernet/IP PLC:

Uživatelské rozhraní převodníku:

Jak vybrat správný převodník:
