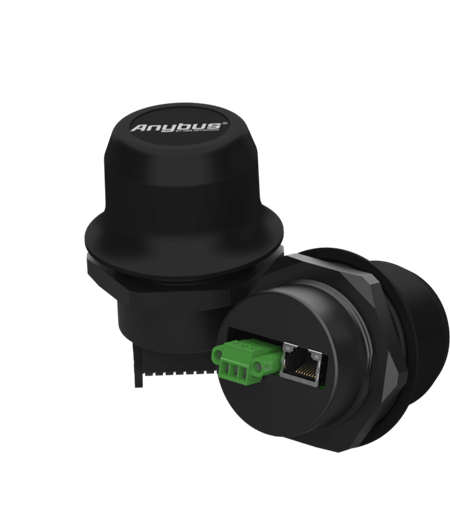

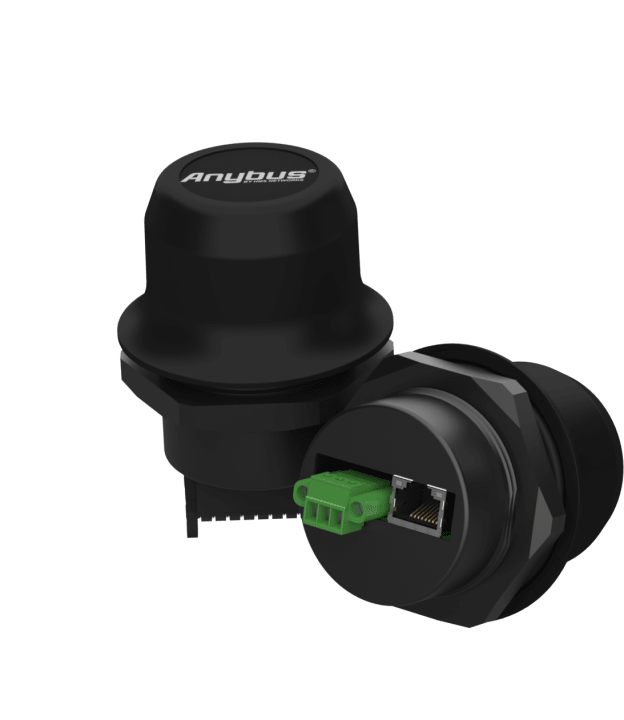

Anybus Wireless Bolt AWB2030-B, průmyslový Wireless Bridge pro PLC

Anybus Wireless Bolt AWB2030-B je průmyslový wireless bridge určený pro bezdrátovou komunikaci PLC, strojů a průmyslových Ethernet sítí. Přes Wi-Fi 2,4/5 GHz nebo Bluetooth umožňuje bezdrátově přenášet komunikaci PROFINET, PROFIsafe, Modbus TCP/RTU,  EtherNet/IP,  a další TCP/UDP protokoly. V praxi může nahradit Ethernetové kabelové propojení například u strojů, AGV, robotických aplikací nebo rozvaděčů.

PROFINET Wireless Bridge

• Častou aplikací bezdrátového propojení v průmyslu je náhrada klasické PROFINET kabeláže. Bezdrátový bridge je vhodný zejména tam, kde je vedení kabelů technicky komplikované nebo nevhodné – například mezi pohyblivými částmi strojů, rotačními zařízeními, mobilními technologiemi nebo přes komunikace a jiné překážky. Výhodou může být také výrazné snížení nákladů na instalaci, protože odpadá potřeba certifikované PROFINET kabeláže, průmyslových switchů, kabelových tras a souvisejících montážních prací. Profinet Wireless Bridge zároveň umožňuje rychlejší instalaci, snadnější změny uspořádání technologie a může omezit nutnost odstávky provozu. Pro zařízení v síti přitom spojení funguje jako transparentní náhrada kabelového Ethernetového propojení.

• Případová studie - jak vytvořit Wireless PROFINET bridge komunikaci

PROFIsafe Wireless PLC komunikace

• V některých aplikacích nestačí pouze standardní PROFINET komunikace a je nutné přenášet také bezpečnostní signály prostřednictvím PROFIsafe. Typicky jde například o nouzové zastavení stroje, bezpečnostní dveře, světelné závory nebo další prvky funkční bezpečnosti. Vhodně navržené bezdrátové propojení umožňuje přenos PROFIsafe komunikace i tam, kde by klasická kabeláž byla problematická, například u mobilních, rotačních nebo pohyblivých částí technologie. Díky tomu lze zachovat požadované bezpečnostní funkce bez nutnosti pevného kabelového spojení. Při konfiguraci je nutné použít režim L2 MAC Clone, připojit jedno zařízení za bridge a nastavit IO cycle update time na min. 64 ms. Další detaily nastavení rádi upřesníme.

• Případová studie - Bezdrátová komunikace PROFIsafe

Modbus TCP/RTU Wireless Bridge

• Bezdrátový přenos Modbus komunikace se často využívá tam, kde je potřeba propojit technologie umístěné v různých částech areálu nebo v samostatných objektech. Typickým příkladem je přenos dat ze střídače fotovoltaické elektrárny na vedlejší budově do centrálního PLC nebo nadřazeného systému v hlavním objektu. Stejným způsobem lze připojit také elektroměry a analyzátory sítí, čerpací stanice, HVAC technologie, frekvenční měniče, nádrže nebo vzdálené technologické objekty. Bezdrátové propojení je vhodné zejména tam, kde by instalace nové Ethernet nebo RS-485 kabeláže byla komplikovaná, časově náročná nebo finančně nevýhodná. Podle použitého zařízení lze takto přenášet komunikaci Modbus TCP i Modbus RTU.

• Případová studie - ve fotovoltaických elektrárnách

Ethernet/IP Wireless Bridge

• Bezdrátový bridge lze využít také jako náhradu klasické kabeláže v sítích EtherNet/IP. Výhodný je zejména u robotizovaných a pohyblivých aplikací, kde může být vedení datového kabelu technicky komplikované, omezovat pohyb zařízení nebo vyžadovat použití speciálních kabelových tras. V případové studii níže jsme bezdrátové EtherNet/IP propojení využili právě v robotizaci, kde bylo potřeba zajistit spolehlivou komunikaci mezi jednotlivými částmi technologie bez pevného datového kabelu. Podobné řešení lze využít u robotických pracovišť, mobilních částí výrobních linek nebo dalších zařízení, kde bezdrátová komunikace zjednodušuje instalaci a omezuje mechanické namáhání kabeláže.

• Případová studie v robotizaci

Nejste si jistí, zda bude bezdrátové propojení vhodné pro vaši aplikaci? Spojte se s námi a rádi pomůžeme s odbornou konzultací.

Typické aplikace

• připojení bod-bod nebo multi-point
• bezdrátové propojení dvou rozvaděčů nebo PLC
• bezdrátové propojení PLC s robotem či jinou periferií
• robustní AP k PLC sloužící k náhradě HMI (v případě podpory webserveru na PLC)
• bezdrátové připojení PLC do podnikové sítě
• bezdrátová komunikace pro AGV za pomocí fast roaming a profisafe

Podporované průmyslové protokoly

• PROFINET
• PROFISAFE
• Modbus TCP/RTU
• EtherNet/IP
• TCP/IP
• UDP
• Bacnet

Technické specifikace

• Datový přenos - 10/100Mb, auto MDI/MDIX
• Wifi 2.4 GHZ/5 GHZ, Bluetooth
• Podpora Fast Roaming (IEEE 802.11r) v režimu klient
• Rychlost přenosu: Max. net throughput 20 Mbit/s
• Podpora režimu AP nebo klient - možnost připojení až 7 klientů na 1 access point
• Konektor - RJ45 Ethernet/PoE
• Anténa - vestavěná
• Maximální dosah - 100 metrů (nebo 400 m při použití Anybus Wireless Bridge II)
• Provozní teploty - 40 do +65 °C
• Krytí - IP67
• Montáž: M50 otvor (50.5 mm v rozvaděči nebo s externím příslušenstvím - viz níže souvisejícící produkty)
• Napájení: 19-36 VDC, PoE (37–57 V DC) DTE Type1 according to IEEE 802.3af.
• Záruka - 3 roky
• Datasheet




Přehledová stránka na odkaze zde

Příklady použití:

Bezdrátové propojení dvou různých sítí nebo PLC

Bezdrátové napojení periferií k PLC

Bezdrátový přístup ke stroji skrze mobilní zařízení

Bezdrátové připojení stroje do podnikové sítě

Bezdrátový Profinet s Profisafe v praxi:

Konfigurace:

Představení Anybus bezdrátové komunikace:
