Anybus Wireless Bridge II Cable kit, AWB3003-B

Anybus Wireless Bridge II je průmyslový WiFi a Bluetooth router pro wireless komunikaci PLC, strojů a průmyslových ethernetových sítí. Umožňuje vytvořit spolehlivý wireless bridge pro protokoly PROFINET, PROFISAFE, EtherNet/IP, Modbus TCP a další ethernetové sítě. Díky průmyslovému provedení IP65 a podpoře rychlého roamingu je vhodný pro výrobní linky, mobilní stroje i aplikace využívající PROFIsafe.

Jak vytvořit Wireless PROFINET bridge komunikaci:

• Případová studie v potravinářství ZDE

Wireless PLC komunikace s Profisafe:

• Případová studie v IVECO ZDE

Modbus wireless bridge ve fotovoltaických elektrárnách:

• Případová studie ZDE

Ethernet/IP wireless bridge v robotizaci:

• Případová studie ZDE

Typické aplikace

• připojení bod-bod nebo multi-point
• bezdrátové propojení dvou rozvaděčů nebo PLC
• bezdrátové propojení PLC s robotem či jinou periferií
• robustní AP k PLC sloužící k náhradě HMI (v případě podpory webserveru na PLC)
• bezdrátové připojení PLC do podnikové sítě
• bezdrátová komunikace pro AGV za pomocí fast roaming a profisafe
• Wireless Bridge pro průmyslový Ethernet

Podporované průmyslové protokoly

• PROFINET
• PROFISAFE
• Modbus TCP
• EtherNet/IP
• TCP/IP
• UDP
• Bacnet

Technické specifikace

• Datový přenos - 10/100Mb s automatickým MDI/MDIX
• Wifi 2.4 GHZ/5 GHZ, Bluetooth
• Podpora Fast Roaming (IEEE 802.11r) v režimu klient
• Podpora režimu AP nebo klient - možnost připojení až 7 klientů na 1 access point
• Konektor - 1x M12 for Ethernet (4-pin, D-coded) 1x M12 for Power 5-pin, A-coded), kabely níže v souvisejících produktech
• Anténa - vestavěná
• Maximální dosah - 400 metrů
• Provozní teploty - 30 do +65 °C
• Krytí - IP65
• Montáž: na zeď, stožár či rozvaděč (externím příslušenstvím pro montáž - viz níže souvisejícící produkty)
• Napájení - 9–30 VDC
• Záruka - 3 roky
• Datasheet

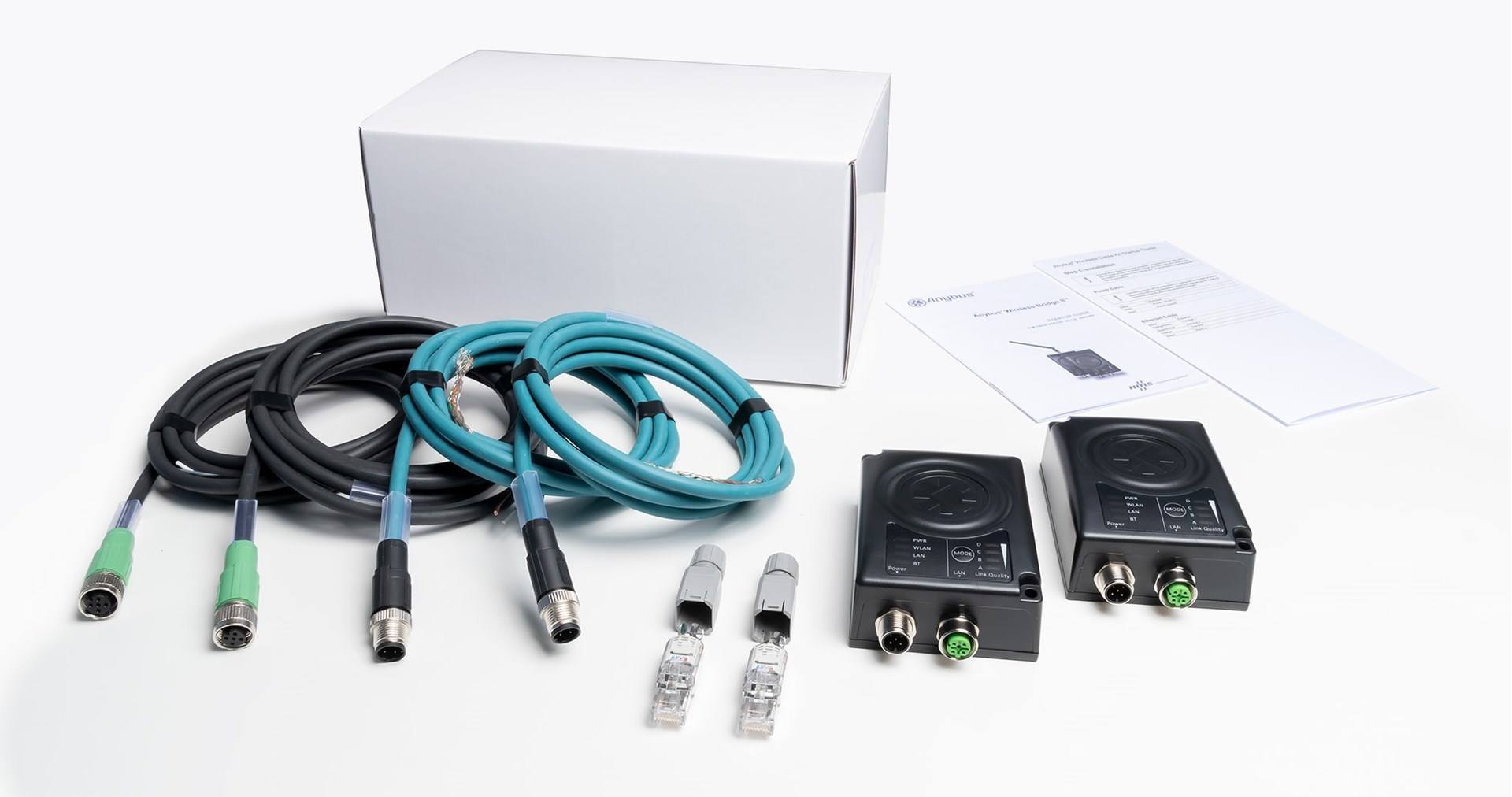

Obsah balení

• 2 x Wireless Bridge II
• M12 napájecí kabely 2 m s otevřenými koncovkami
• M12 ethernet kabely 2 m (otevřené kabely na konci bez RJ45 konektoru, slouží k snadnému protažení otvorem v rozvaděči)
• Montovatelné RJ45 konektory ke koncovkám M12 ethernet kabelů

Přehledová stránka na odkaze zde

Příklady použití:

Bezdrátové propojení dvou různých sítí nebo PLC

Bezdrátové napojení periferií k PLC

Bezdrátový přístup ke stroji skrze mobilní zařízení

Bezdrátové připojení stroje do podnikové sítě

Bezdrátový Profinet s Profisafe v praxi:

Konfigurace:

Představení Anybus bezdrátové komunikace:
