Innodisk mPCIe to Dual Isolated CAN Bus 2.0B Module -40°C +85°C

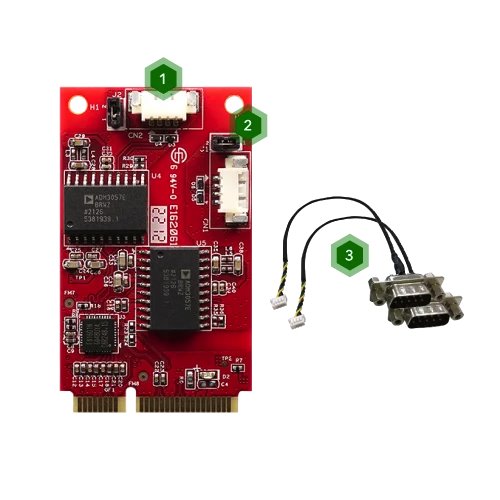

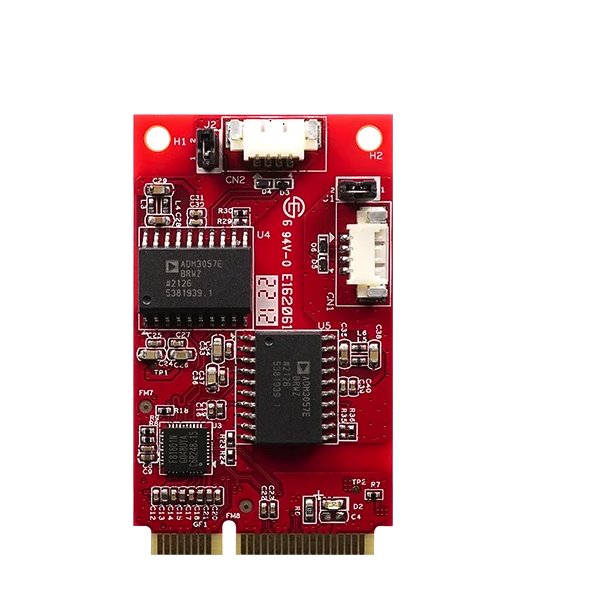

Innodisk EMPC-B2S1 – mPCIe modul pro Dual Isolated CAN Bus 2.0B / J1939 / CANopen

Innodisk EMPC-B2S1 je průmyslový mPCIe modul pro komunikaci prostřednictvím dvou izolovaných CAN Bus 2.0B portů. Modul je navržen pro průmyslové aplikace, automatizaci, dopravu a embedded systémy. Díky podpoře Linux SocketCAN, širokému rozsahu provozních teplot a vysoké odolnosti je ideální pro nasazení v náročných průmyslových prostředích.

Klíčové vlastnosti

• mPCIe to Dual Isolated CAN Bus 2.0B modul
• Podpora CAN Bus 2.0B se zpětnou kompatibilitou s CAN 2.0A
• Přenosové rychlosti od 10 Kbps až do 1 Mbps
• Podpora Linux SocketCAN
• CAN message acceptance filter
• 2x DB-9 konektor pro CAN komunikaci
• Možnost aktivace/deaktivace zakončovacího rezistoru pomocí jumperu
• 2.5kV HiPOT ochrana dle IEC 60950-1
• ESD ochrana dle EN61000-4-2: Air-15kV, Contact-8kV
• Průmyslový rozsah pracovních teplot -40 °C až 85 °C
• PCI Express 1.1 x1 rozhraní

Specifikace

• Model: EMPC-B2S1
• Typ modulu: mPCIe to Dual Isolated CAN Bus 2.0B
• Formát: mPCIe
• Funkce: CAN Bus
• Vstupní rozhraní: PCI Express 1.1 x1
• Výstupní rozhraní: CAN Bus 2.0B
• Počet portů: 2
• Konektor: DB-9
• Přenosové rychlosti: 10 / 20 / 50 / 100 / 250 / 500 / 800 / 1000 Kbps
• Maximální spotřeba: 2.834 W (3.3V, 859mA)
• Rozměry: 30 × 50.9 × 8.25 mm
• Provozní teplota: -40 °C až 85 °C
• Skladovací teplota: -55 °C až 95 °C
• Odolnost proti vibracím: 5G @ 7~2000Hz
• Odolnost proti nárazům: 50G @ 0.5ms
• Podporované OS: Windows 7 / 8 / 8.1 / 10 a vyšší, Linux Kernel 2.6.38+ (SocketCAN)
• Záruka: 3 roky

Použití

Průmyslový CAN Bus modul Innodisk EMPC-B2S1 je vhodný pro:

• Průmyslovou automatizaci a embedded systémy
• Dopravní aplikace – EV vozidla, autobusy, metro
• Řídicí a monitorovací systémy
• Automatizační technologie a průmyslové sběrnice
• Komunikaci zařízení využívajících SAE J1939 nebo CANopen
• Průmyslové počítače a edge AI platformy

Výhody

• Duální galvanicky izolované CAN porty pro vyšší bezpečnost komunikace
• Vysoká spolehlivost v náročných průmyslových podmínkách
• Široká kompatibilita s Windows i Linux systémy
• Průmyslové ochrany proti ESD a přepětí
• Flexibilní konfigurace zakončení sběrnice
• Dlouhá životnost a 30µ” golden finger provedení
• Podpora moderních průmyslových komunikačních standardů

Objednací informace

• EMPC-B2S1-W1 – mPCIe to Dual Isolated CAN Bus 2.0B Module
• EMPC-B2S1-W2 – mPCIe to Dual Isolated J1939 / CANopen Module
