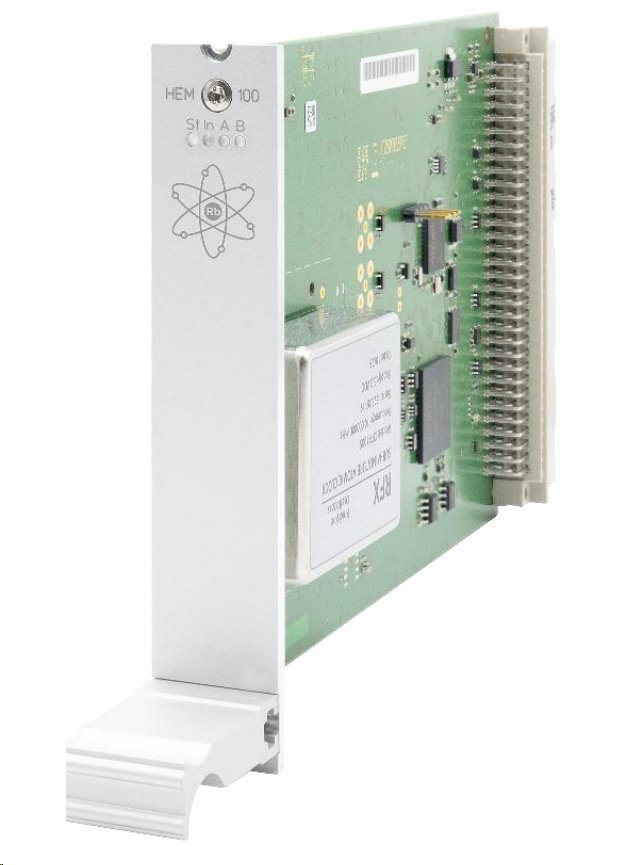

Meinberg IMS-HEM100 mini-Rubidium oscillator

Vlastnosti:

• integrovaný mini-rubidiový oscilátor pro systémy Meinberg IMS LANTIME
• vysoce stabilní fázová reference pro interní referenční hodiny
• výrazné zlepšení přesnosti v režimu holdover oproti interním OCXO oscilátorům
• fázový drift pouze ±1,5 µs po 24 hodinách holdover
• kompaktní alternativa k externímu rubidiovému chassis Meinberg XHE Rb
• konfigurace prostřednictvím webového rozhraní LANTIME Operating System (LTOS)
• vhodné pro aplikace s vysokými nároky na kontinuitu a přesnost časové synchronizace
• možnost instalace do slotů MRI, ESI nebo I/O podle konfigurace systému

Holdover výkon:

• fázový drift po 24 hodinách v holdover režimu: ±1,5 µs
• fázový drift po 30 dnech v holdover režimu: ±1,2 ms
• fázový drift po 1 roce v holdover režimu: ±50 ms

Uvedené holdover parametry předpokládají, že referenční hodiny byly před přechodem do holdover režimu nepřetržitě synchronizovány ke GNSS zdroji po dobu minimálně 24 hodin a IMS-HEM100 byl po stejnou dobu synchronizován s referenčními hodinami. Pro dosažení optimálních výsledků výrobce doporučuje nepřetržitou synchronizaci referenčních hodin a modulu IMS-HEM100 po dobu alespoň 7 dní před přechodem do holdover režimu.

Porovnání holdover výkonu:

• OCXO-SQ: ±65 µs po 24 hodinách
• OCXO-HQ: ±10 µs po 24 hodinách
• OCXO-DHQ: ±4 µs po 24 hodinách
• IMS-HEM100: ±1,5 µs po 24 hodinách
• XHE Rb chassis: ±800 ns po 24 hodinách

Kompatibilita:

• Meinberg IMS LANTIME M1000
• Meinberg IMS LANTIME M1000S
• Meinberg IMS LANTIME M2000S
• Meinberg IMS LANTIME M3000
• Meinberg IMS LANTIME M3000S
• Meinberg IMS LANTIME M4000
• kompatibilní sloty: MRI (Multi-Reference Interface), ESI (Extended Standard Interface) a I/O

Požadavky na systém:

• vyžadován CPU modul IMS-CPU-C15G2
• provoz s referenčními hodinami typu IMS-PZF nebo IMS-MSF není podporován
• kompatibilitu s dalšími moduly je vhodné ověřit podle konkrétní konfigurace IMS systému

Technické parametry:

• provedení: Eurocard, rozhraní Meinberg IMS dle konektoru EN IEC 60603-2
• napájecí napětí: 5 V
• příkon: 4,5 až 8 W
• odběr proudu: 0,9 až 1,6 A
• provozní teplota: 0 °C až +50 °C
• skladovací teplota: -20 °C až +70 °C
• relativní vlhkost: max. 95 % při 40 °C, bez kondenzace
• plná shoda s RoHS

Důležité upozornění:

• holdover výkon je závislý na době předchozí synchronizace a provozních podmínkách
• hodnota ±1,5 µs po 24 hodinách byla měřena při okolní teplotě přibližně 20 °C bez působení vibrací a zrychlení
• mechanické rázy a vibrace mohou negativně ovlivnit přesnost rubidiového oscilátoru
• pro optimální holdover výkon doporučuje Meinberg minimálně 7 dní nepřetržité synchronizace před výpadkem externí reference
