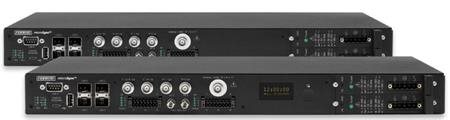

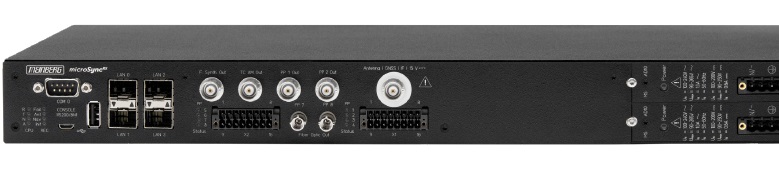

Meinberg NTP/PTP server microSync RX411/GPS/SQ, 2x zdroj, s LCD, 1U

Vlastnosti:

• Stratum 1 NTP server a IEEE 1588 PTP Grandmaster
• Kompaktní provedení 1U Full-Rack, možnost montáže do 19" racku
• Zdroj časových značek, varianty: GPS, GPS-Galileo nebo Multi-GNSS (GPS, Galileo, GLONASS, BeiDou)
• 4× Gigabit Ethernet rozhraní pomocí SFP modulů (z toho 2x SFP pro PTP)
• Podpora IPv4, IPv6, DHCP, VLAN, QoS, SNMP v1/v2/v3
• Podpora NTP v2/v3/v4, SNTP a IEEE 1588 PTPv1/PTPv2
• Podpora PRP (Parallel Redundancy Protocol) pro NTP i PTP komunikaci
• Webové rozhraní HTTPS, REST API, SSH a sériová konzole
• Integrovaný monitoring a diagnostika systému
• Podpora LDAP, TACACS+ a RADIUS autentizace
• Integrovaný PTP Track Hound pro monitorování PTP sítí
• Podpora IEC 61850 MMS pro energetické aplikace
• Provoz bez ventilátoru
• Napájení 100–240 V AC / 100–200 V DC nebo 20–60 V DC

PTP Grandmaster:

• IEEE 1588-2008 PTPv2, volitelně také PTPv1
• Podpora One-Step i Two-Step režimu
• Master i Slave režim
• Přesnost PTP až ≤ 20 ns
• Až 65 536 Delay Request zpráv za sekundu (Performance Level C)

PTP Performance Levels

• microSync je dodáván s jednou ze tří výkonnostních úrovní (Performance Level), které určují maximální počet podporovaných unicast klientů, podporu protokolů PTP a maximální počet Delay Request zpráv za sekundu. Vyšší úrovně jsou určeny pro rozsáhlejší PTP infrastruktury a náročné aplikace v energetice, telekomunikacích nebo průmyslové automatizaci.
• V základu má microSync vždy PL-A, kterou lze upgradovat.

Podporované PTP profily (IEEE 1588-2008)

NTP server:

• Podpora NTPv2, NTPv3, NTPv4 a SNTP
• Až 10 000 NTP požadavků za sekundu
• Přesnost synchronizace ≤ 100 µs
• Autentizace pomocí MD5, SHA-1 a AES-128-CMAC
• Podpora NTP Autokey

Oscilátor:

• Standardně OCXO SQ
• Volitelně OCXO HQ nebo OCXO DHQ pro lepší holdover parametry
• OCXO SQ: ±65 µs po 24 hodinách, ±4,7 s po 1 roce
• OCXO HQ: ±10 µs po 24 hodinách, ±788 ms po 1 roce
• OCXO DHQ: ±4,5 µs po 24 hodinách, ±158 ms po 1 roce
• Porovnání na odkaze ZDE

Síťová rozhraní:

• 4× Gigabit Ethernet přes SFP moduly
• 2× SFP pro NTP komunikaci
• 2× SFP pro NTP i PTP komunikaci
• Podpora optických i metalických SFP modulů
• Link Aggregation (bonding)
• PRP redundance pro kritické aplikace

Synchronizační vstupy a výstupy, dle varianty serveru:

• IRIG-B, AFNOR a další časové kódy
• RS232 a RS422 časové řetězce
• Programovatelný frekvenční generátor 0,1 Hz až 10 MHz
• 10 MHz vstup a výstup
• PPS vstup
• 1 výstup IRIG-B modulovaný na nosnou (AM), do 50 Ohmů na konektoru BNC
• 2x programovatelný výstup pulzů TTL do 50 Ohmů na konektoru BNC (PPS, PPM, PPH, IRIG-B DCLS, DCF77 apod.) - značeno PP1,PP2
• 2x programovatelný výstup pulzů na MM optice, konektor ST (PPS, PPM, PPH, IRIG-B DCLS, DCF77 apod.) - značeno PP7,PP8
• Alarmový reléový kontakt
• Programovatelné optočlenové výstupy

Vícenásobné referenční zdroje (MRS):

• Možnost současného využití více zdrojů času
• GNSS, PTP, NTP, PPS, 10 MHz, IRIG-B nebo sériový časový řetězec
• Automatické přepínání mezi zdroji při výpadku
• Intelligent Reference Selection Algorithm (IRSA)
• Plynulé přechody mezi referenčními zdroji bez časových skoků

Standardní příslušenství:

• Anténa dle zvolené varianty přijímače
• Montážní sada pro instalaci antény na stožár nebo stěnu
• 20 m anténní kabel s konektory
• Rackové montážní držáky

Mechanické parametry:

• Provedení: Full-Rack, 1U
• Rozměry včetně držáků: 482,6 × 43,7 × 250 mm
• Hmotnost: 3,7 kg
• Provozní teplota: -20 °C až +55 °C
• Bez ventilátoru, hlučnost 0 dB(A)

Doporučené příplatkové doplňky:

• Signálová bleskojistka Meinberg. Optimálně 2 kusy do kaskády: na vstup do budovy a těsně před přijímač.

Naše služby a výhody:

• technická podpora navždy zdarma (i po záruce)
• bezplatné aktualizace firmwaru a bezpečnostních záplat i pro servery staré až 14 let
• výroba v Německu
• týdenní zahoření a testování serverů výrobcem před expedicí
• 3 roky záruka, možnost rozšíření až na 10 let

Přehledová stránka o serverech Meinberg s jejich porovnáním a rozdělením:

https://www.fccps.cz/portfolio/synchronizace-casu

Přehledová stránka s dalšími detaily:

http://support.fccps.cz/download/Meinberg/prehled/meinberg-prehled.htm

Datasheet

naleznete v záložce "Související dokumenty"
