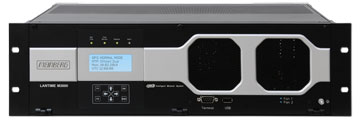

Meinberg NTP server - holé modulární šasi M3000, 19"/3U

Moduární systém šasi Meinberg IMS series umožňuje dodatečné rozšíření počtu rozhraní a výměny jednotlivých modulů na místě u zákazníka. Funkce jednotlivých slotů není úplně libovolná, ale v možných kombinacích osazení existuje značná svoboda. Jsou možné vnitřně redundantní sestavy. Základem je holé šasi, do kterého lze osadit jeden až čtyři napájecí zdroje (v libovolné kombinaci AC/DC vstupů), jeden či dva rádiové přijímače (plus další vstupy pro vnější synchronizaci), bohatý výběr různých karet výstupních rozhraní... Omezením je pouze jedna CPU karta - která je zároveň povinnou součástí IMS sestavy. (Jedná se v zásadě o tradiční CPU, jako u Meinberg LanTime M-series.) Objednanou počáteční sestavu složí a zahoří výrobce. Základním oscilátorem v kartách přijímačů pro IMS sestavy je OCXO-SQ, nejnižší "fázově synchronní" v sortimentu firmy Meinberg.

Skříň tvoří především mechanickou konstrukci IMS Sestavy. Obsahuje backplane v provedení pro jedno či dvě rádia a displej včetně jeho obslužné elektroniky. Různá šasi se liší počtem volných slotů a všelijakými pravidly pro skladbu karet. Nechte si od nás poradit, rádi Vám poskládáme nabídku na IMS sestavu dle Vašich požadavků.

Vlastnosti:

• Modulární platforma IMS s možností osazení napájecích, vstupních, výstupních, síťových a NTP/PTP modulů
• Montáž do 19" racku, výška 3U
• Hot-swap moduly pro snadné rozšíření nebo výměnu konfigurace
• Možnost rozšíření o PTP moduly IEEE 1588, SyncE
• Rozměry: 483 mm x 133 mm x 280 mm
• Síť: 1 x 10/100/1000Base-T RJ45, 1 x 1000Base-T SFP Slot - lze rozšířit o další moduly s ETH nebo SFP porty
• Podpora PRP (Parallel Redundancy Protocol) pro kritické aplikace
• Dual-core ATOM CPU, 25k NTP Tps
• Software: LanTime OS = in-house firmware založený na Linuxu, open-source ntpd s úpravami od firmy Meinberg
• Napájení 100 - 240 V AC/DC, 20 V – 60 V DC nebo 10 V – 36 V DC

Oscilátor:

• OCXO SQ
• holdover ± 65 μs po 1 dni, ± 4,7 s po 1 roce
• lze upgradovat na lepší OCXO HQ, DHQ, mini-Rubidium nebo plnohodnotné externí Rubidium
• Porovnání na odkaze ZDE

Modularita:

• Šasi obsahuje možnost osazení maximálního počtu 17 modulů
• Široká nabídka vstupních a výstupních modulů pro PPS, 10 MHz, IRIG, DCLS, E1/T1, LTC, Word Clock, Black Burst, DCF77 značky a další signály
• Přehled jednotlivých modulů na odkaze ZDE

Referenční hodinové moduly:

• IMS-GPS: 12kanálový GPS L1 C/A přijímač
• IMS-GNS-UC: 72kanálový přijímač GPS L1 a Galileo E1
• IMS-GNS: 72kanálový multi-GNSS přijímač GPS, Galileo, BeiDou a GLONASS
• IMS-GNM: 184kanálový vícefrekvenční multi-GNSS přijímač GPS, Galileo, BeiDou a GLONASS
• IMS-GXL: 448kanálový vícefrekvenční multi-GNSS přijímač s pokročilou anti-spoofing/ anti-jamming technologií
• IMS-TCR: přijímač časových kódů AM nebo DCLS
• IMS-PZF: dlouhovlnný přijímač DCF77

PTP moduly:

• Podpora IEEE 1588-2002, IEEE 1588-2008 a IEEE 1588-2019
• Možnost provozu jako PTP grandmaster, slave clock nebo boundary clock
• Podpora Synchronous Ethernet (SyncE)
• Podpora hardwarového NTP
• PTP profily: Default E2E/P2P, IEC 61850-9-3, IEEE C37.238 Power Profile, ITU-T G.8265.1, G.8275.1, G.8275.2, SMPTE 2059-2, AES67/RAVENNA, IEEE 802.1AS, DOCSIS 3.1
• Dostupné moduly IMS-HPS100 a IMS-PSX210

Standardní příslušenství:

• Aktivní venkovní anténa s držákem pro montáž na zeď
• Okonektorovaný 20 m kabel (lze nacenit delší)
• Český popis správné konstrukce anténního svodu s ohledem na jištění proti přepětí a blesku.

Doporučené příplatkové doplňky:

• Signálová bleskojistka Meinberg. Optimálně 2 kusy do kaskády: na vstup do budovy a těsně před přijímač.

Porovnání modulárních serverů Lantime IMS M500, M1000, M3000:

• na odkaze ZDE

Naše služby a výhody:

• technická podpora navždy zdarma (i po záruce)
• bezplatné aktualizace firmwaru a bezpečnostních záplat i pro servery staré až 14 let
• výroba v Německu
• týdenní zahoření a testování serverů výrobcem před expedicí
• 3 roky záruka, možnost rozšíření až na 10 let

Přehledová stránka o serverech Meinberg s jejich porovnáním a rozdělením:

https://www.fccps.cz/portfolio/synchronizace-casu

Přehledová stránka s dalšími detaily:

http://support.fccps.cz/download/Meinberg/prehled/meinberg-prehled.htm

Datasheet

naleznete v záložce "Souvicející dokumenty"
